清障車 道路施救車 救援車 江淮清障車的結構簡介

作者：程力專用汽車股份有限公司 瀏覽次數：4738 發布時間：2012-09-05 09:40:00

分享：

清障車 道路施救車 救援車 江淮清障車的結構簡介 ：

一、主要結構簡介及工作原理：

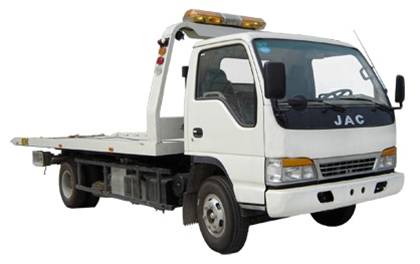

     JAC清障車系列是以江淮輕卡二類底盤為平臺衍生改裝而成的，具有托舉，牽引，背拖等功能，完全能勝任進行普通道路救援和實施汽車配送的專用車輛。整車外形圖如下：

1、取力裝置
   取力裝置由取力器、油泵、操作按鈕等組成。取力器與汽車變速箱連接，驅動油泵產生高壓油，供各工作部分實現工況動作。
2、副車架
   副車架為箱形結構，采用高強度低合金鋼板焊接而成。上設平板伸縮缸前支架、舉升缸上支架梁、托臂提升缸上支架、臂架升降導向限位板等，通過兩個舉升液壓缸、一個轉軸及一個平板旋轉支座與汽車底盤連接，具有良好的剛度與強度，系重要受力部件。

3、平板
   平板由前后兩部分平板組成，平板通過平板縱梁與副車架縱梁之間的滑動連接在一起，兩平板通過平板轉動銷組件連接在一起，連接牢固，相對運動靈活；平板的底板采用花紋底板，可以有效的防止被拖車輛在上面打滑。
4、卷揚機構
   卷揚機構由卷揚機、液壓馬達、鋼絲繩、吊鉤組成。液壓馬達驅動卷揚機，使鋼絲繩卷起或拉出。
5、變幅臂
    變幅臂為焊接鋼結構，上連托臂提升缸及托臂提升缸上支架、內連伸縮液壓缸及伸縮臂。托臂提升缸伸縮可使變幅臂俯仰，改變其工作幅度；伸縮液壓缸伸縮可使伸縮臂伸長或縮短，調整托叉與被拖車輛輪胎的距離，鎖緊托架與輪胎，即可托牽行駛。
6、托叉
    托叉由旋轉臂、托臂伸縮臂、調整臂支撐梁、調整臂等組成，其中旋轉臂與托臂伸縮臂之間的相對滑動為手動，方便靈活，通過它們的相對滑動，可以調整調整臂支撐梁之間的橫向位置關系，調整臂與調整臂支撐梁之間的相對運動也為手動，通過它們之間的相對運動，可以調整調整臂與輪胎之間的縱向位置關系。

7、工具箱

    工具箱為全金屬結構，可放置各種操作工具和附件
8、液壓系統
    液壓系統由液壓泵、液壓馬達、液壓缸、多路換向閥、液壓油箱和液壓管路等組成。
    取力器驅動液壓泵，從油箱吸入低壓油，泵出高壓油，操縱換向閥各手柄，即可實現卷揚、變幅、托舉、平臺滑動、平臺傾斜等各種工況。換向閥上附裝有安全溢流閥以保護液壓系統超載。其中平臺升降液壓缸及托臂提升液壓缸的下端均接有平衡閥，可以有效的防止液壓缸在向下運動的過程中產生沖擊，起到保壓作用。
